规格：10~32
压力：至350 bar
流量：至1600 L/min

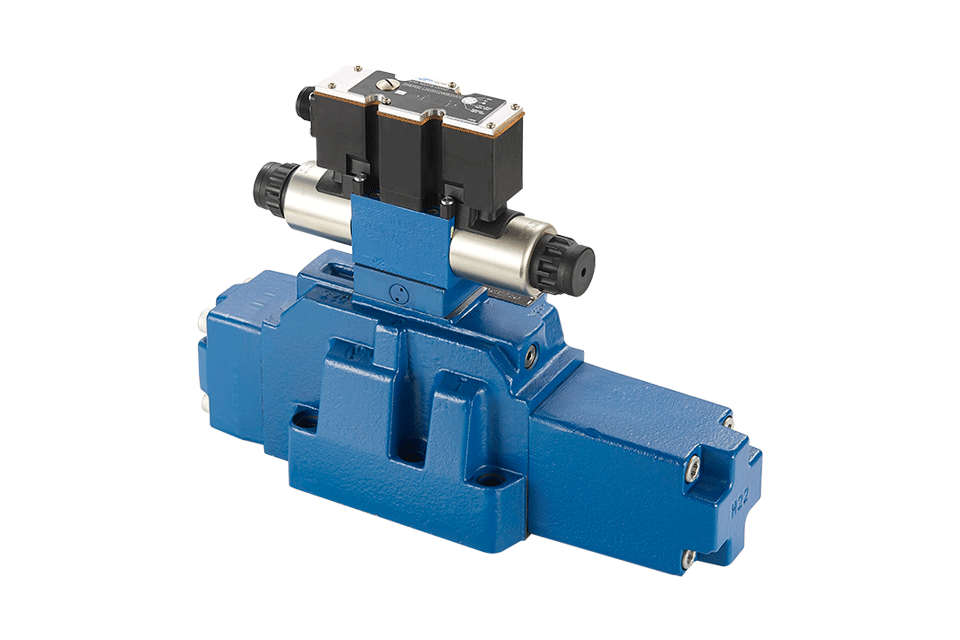

? 先导式双级比例方向阀，用于节造液流的大幼和方向
? 螺纹衔接型比例电磁铁，线圈可单独拆卸
? 板式衔接结构， 衔接尺寸切合 DIN2430 和 ISO4401 尺度
? 节造阀芯弹簧对中
? WRZE 型带集成式比例放大器
? WRZ 型的表置式放大器（另行订货）
| 概述 | |||||||
| 阀的型号 | WRZ | WRZE | |||||
| 装置地位 | 肆意，但优先水平装置 | ||||||
| 贮藏温度 | ℃ | -20至+80 | |||||
| 使用环境温度 | ℃ | -20 至+70 | -20至+50 | ||||
| 沉量 | 通径10 | kg | 7.8 | 8 | |||
| 通径16 | kg | 13.4 | 13.6 | ||||
| 通径25 | kg | 18.2 | 18.4 | ||||
| 通径32 | kg | 42.2 | 42.4 | ||||
| 液压参数 (在 HLPAG.p=100bar : 40 ℃ ± 5 ℃时测得) | |||||||
| 通径 | 10 | 16 | 25 | 32 | |||
| 工作压力 | 先导阀 | 表控 | bar | 30至100 bar | |||
| 内控 | bar | 100至350装有"D3" | |||||
| 主阀 | bar | 至315 | 至350 | 至350 | 至350 | ||
| 回油压力 | 油口 T (油口R) (先导表部回油) | bar | 至315 | 至250 | 至250 | 至150 | |
| 油口 T (先导内部回油) | bar | 至30 | 至30 | 至30 | 至30 | ||
| 油口 Y | bar | 至30 | 至30 | 至30 | 至30 | ||
| 节造油体积用于0-100 %的换向阀 | cm3 | 1.7 | 4.6 | 10 | 26.5 | ||
| 油口X和Y节造油流量当输入阶跃信号时（0-100 %） | 3.5 | 5.5 | 7 | 15.9 | |||
| 主阀的流量 | L/min | 至170 | 至460 | 至870 | 至1600 | ||
| 液压油 | L/min | 切合DIN 51524尺度的矿物油 (HL HLP) 使用其他油液请向公司征询 | |||||
| 油液温度领域 | ℃ | -20 至+80(优先选择+40 至+50) | |||||
| 粘度领域 | mm2/s | 20 至380(优先选择 30 至46) | |||||
| 传染等级 | 油液最高传染等级按 NAS 1638 和ISO 4406 (C) | 推荐过滤器最幼过滤比βx = 75 | |||||
| 先导阀 | 按 NAS 1638 7级 | x=5 | |||||
| 主阀 | 按 NAS 1638 9级 | x=15 | |||||
| 磁滞环 | % | ≤6 | |||||
| 电气参数 | |||||||
| 阀的型号 | WRZ | WRZE | |||||
| ；ご缶 | IP65 对标配装置的插头 | ||||||
| 电压类型 | DC | ||||||
| 给定值遮蔽 | % | 15 | |||||
| 最大电流 | A | 1.5 | 2.1 | ||||
| 电磁铁线圈电阻 | > 20 ℃时冷值 | Ω | 4.8 | 2 | |||
| > 最大热值 | Ω | 7.2 | 3 | ||||
| 通电率 | % | 100 | |||||
| 线圈温度 | ℃ | 150 | |||||
| 阀的；ご缶智泻铣叨 EN 60529 | IP65 | ||||||
| 放大器的电气参数 | |||||||
| WRZ型的表控放大器 | VT-VSPA2-L2X/... | ||||||
| 指令值信号 | -结构大局 "A1" | V | ±10 | ||||
| -结构大局 "F1" | mA | 4至20 | |||||
